化工装置区因持续存在可燃气体逸散，一旦遭受雷击极易引发火灾或爆炸事故。化工雷电预警系统通过实时监测大气电场变化，在雷击发生前5～30分钟发出分级预警，为关键岗位人员撤离与设备保护争取主动处置时间。本文将从系统工作原理、预警等级体系、与DCS的集成方案三个维度，为设备负责人提供系统性的技术参考。

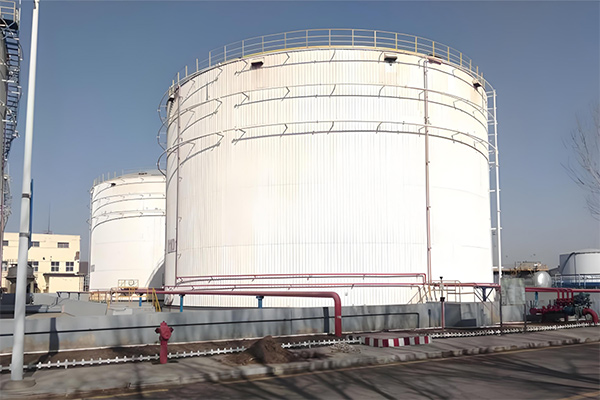

一、化工场景下雷击为何如此危险？
化工企业在生产过程中，储罐区、装置区及装卸站持续有不同程度的油气或化学品蒸气逸散。根据GB 50057-2010《建筑物防雷设计规范》，此类场所属于**类或第二类防雷建筑物，须配置完善的防雷措施。
雷击对化工设施的破坏主要体现在三个层面：其一，直击雷引燃逸散可燃气体，直接导致火灾爆炸；其二，感应雷电流窜入自动化仪表与DCS控制系统，造成误动作或设备损毁；其三，雷击引发工艺联锁停机，导致大量物料损失与计划外停产。正因如此，化工雷电预警不是锦上添花，而是安全生产体系的必要组成。
根据相关统计数据，石化行业雷击事故中约63%发生在储罐区与装卸作业区，这两类区域均属于人员活动频繁、雷击风险高度集中的场所，是预警系统部署的优先对象。

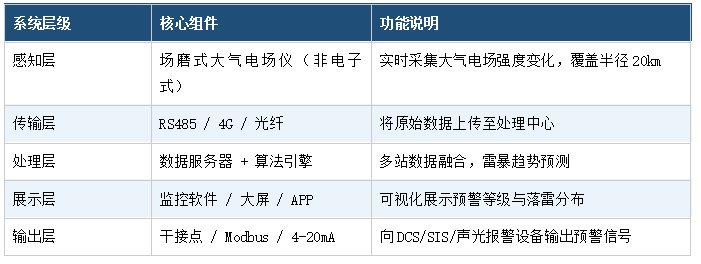

二、化工雷电预警系统的工作原理
化工雷电预警系统基于大气电场实时监测技术，实现对雷暴活动的提前预判。
大气电场仪（场磨式）是系统的核心传感器。当雷暴云在数十公里外生成时，地面大气电场强度会从晴天的约100V/m急剧升高至数千乃至数万V/m。电场仪通过旋转遮蔽极板实时感应电场变化，将模拟信号转化为数字量输出，采样频率通常不低于1次/秒，测量范围覆盖±300kV/m。
系统综合分析电场强度数值、变化趋势与变化速率，判定雷暴发展阶段、移动方向与预计到达时间，自动输出分级预警信号，全程无需人工干预。

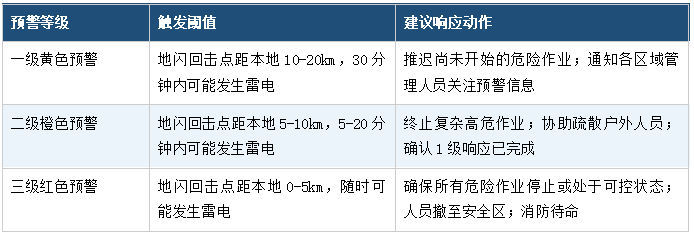

三、三级预警体系与联动响应方案
系统采用行业通用三级预警体系，各等级对应明确的现场响应动作：
在化工装置区，预警信号通过Modbus RTU/TCP或OPC协议接入DCS系统，实现预警等级自动推送。DCS可根据预警级别触发声光报警、切断非本安电气回路，或向SIS系统发送干接点信号，联动紧急切断阀（ESD）动作。需要注意的是，进入SIS安全回路的预警信号应优先采用硬接线干接点方式，以规避软件通信故障对安全仪表功能完整性的影响。

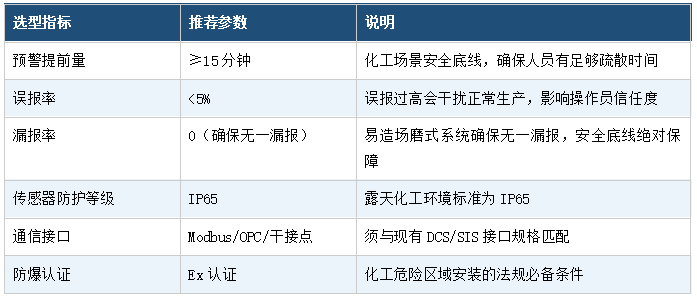

四、核心选型指标速览
化工雷电预警系统的核心价值在于将雷电风险从「不可预知」转变为「可管可控」，为传统被动防雷体系提供主动防御补充。设备负责人在规划系统时，建议重点关注以下三点：
一、是DCS/SIS集成接口的技术规格兼容性；
二、是产品是否具备Ex防爆认证、CMA检测报告、防腐检测报告及IP65防护等级报告这几项适应危化企业环境的基本资质；
三、是售后服务响应能力。易造大气电场仪单台覆盖半径20km，无探测盲区，一套系统即可满足绝大多数化工厂区的预警覆盖需求，如需更高可靠性可增配冗余台数。如需针对您化工装置区的具体情况进行雷电预警方案技术评估，欢迎联系我们的专业技术团队，可提供免费预评估服务。
常见问题解答
Q1：为什么场磨式大气电场仪可以用作雷电预警系统？
A:大气电场仪是**能探测到雷暴阶段1到阶段4整个生命周期大气电场变化的雷击探测仪器，并提供有效的短时雷电临近预警。
因此行业内主流厂家的雷电预警系统都采用场磨式大气电场仪作为雷电预警探头，用它来监测雷电过程中的大气电场变化，提前发出雷电警报。
Q2：为什么易造雷电预警系统可以做到断网断电也不漏报？
A:断电不漏报：主机箱配有续航8小时的蓄电池；断网不漏报：探头可直接输出预警结果，量程≥±300kV/m。易造预警信号不受外部因素如电力、网络、电脑、主机箱的影响，100%不漏报。
Q3：软件系统在雷电预警中的作用是什么？
A:软件负责接收来自硬件系统的原始数据，并运用先进的算法和模型进行数据处理和分析，主要有以下几个作用：
(1)软件系统能够识别出雷电活动的特征，预测雷电的发生概率和趋势，并生成相应的预警信息。
(2)软件系统还具备数据存储和管理的功能，能够存储历史雷电数据，为后续的数据分析和研究提供基础。
(3)同时，软件系统提供用户友好的交互界面，使用户能够方便地查询和管理雷电预警信息。
Q4：雷电预警安装环境有哪些要求？
A:预警的选址关系到设备长期使用的稳定性和可靠性，需要安装在远离人群、植物、厨房烟囱、空调风机等设备的空旷地点，避免其他静电干扰，保持探头仰角＞90度。具体的安装位置要根据实际场景而定，厂家提供选址指导。
Q5：你们的预警系统安装方便吗？
A:易造雷电预警系统现场安装很简单，工厂免费提供安装配件和预埋件，设备内部重要的接线出厂时都已接好，普通电工即可完成安装，整个安装过程一般3-5个小时即可完成。
易造免费提供雷电预警设备的现场安装调试服务。
Q6：雷电预警系统适用的行业范围有哪些？
A:机场、停机坪、港口码头、广电、易燃易爆场所、油库、炼油厂、化工厂、高尔夫球场、景区、大型游乐场、学校、医院、风力发电、光伏发电等需要对雷电进行积极防御的场所。
Q7:雷电预警系统的资质证书有哪些？
A：一套标准的雷电预警系统具备的资质证书有：专利证书、软件著作权证书、CMA检测报告、防爆认证等。
Q8:雷电预警系统分几个报警等级？
A:易造雷电预警系统可以提前5-30分钟连续发出黄橙红3个报警等级信号。
Q9:雷电预警系统是否可以接入到第三方平台系统？
A:易造雷电预警系统软件支持二次开发，可以接入用户要求的第三方平台，具备与全国危化品风险监测预警平台和油气储存企业安全风险智能化管控平台进行数据交互功能。
